SAND PUMP


 ・NSK.VA型 横型サンドポンプ(水陸共用)
 ・グッピー型 横型サンドポンプ(水陸共用)
 ・SDK-N.SENK型 高圧横型サンドポンプ(水陸共用)

 ・SC、SCN型 流体サンドポンプ
 ・SH型 中継(管内)サンドポンプ 通過粒径国内最大
 ・NSH型 中継(小口径)サンドポンプ
 ・SE型

ベストセラーのサンドポンプ 高濃度泥水の吸引圧送に威力

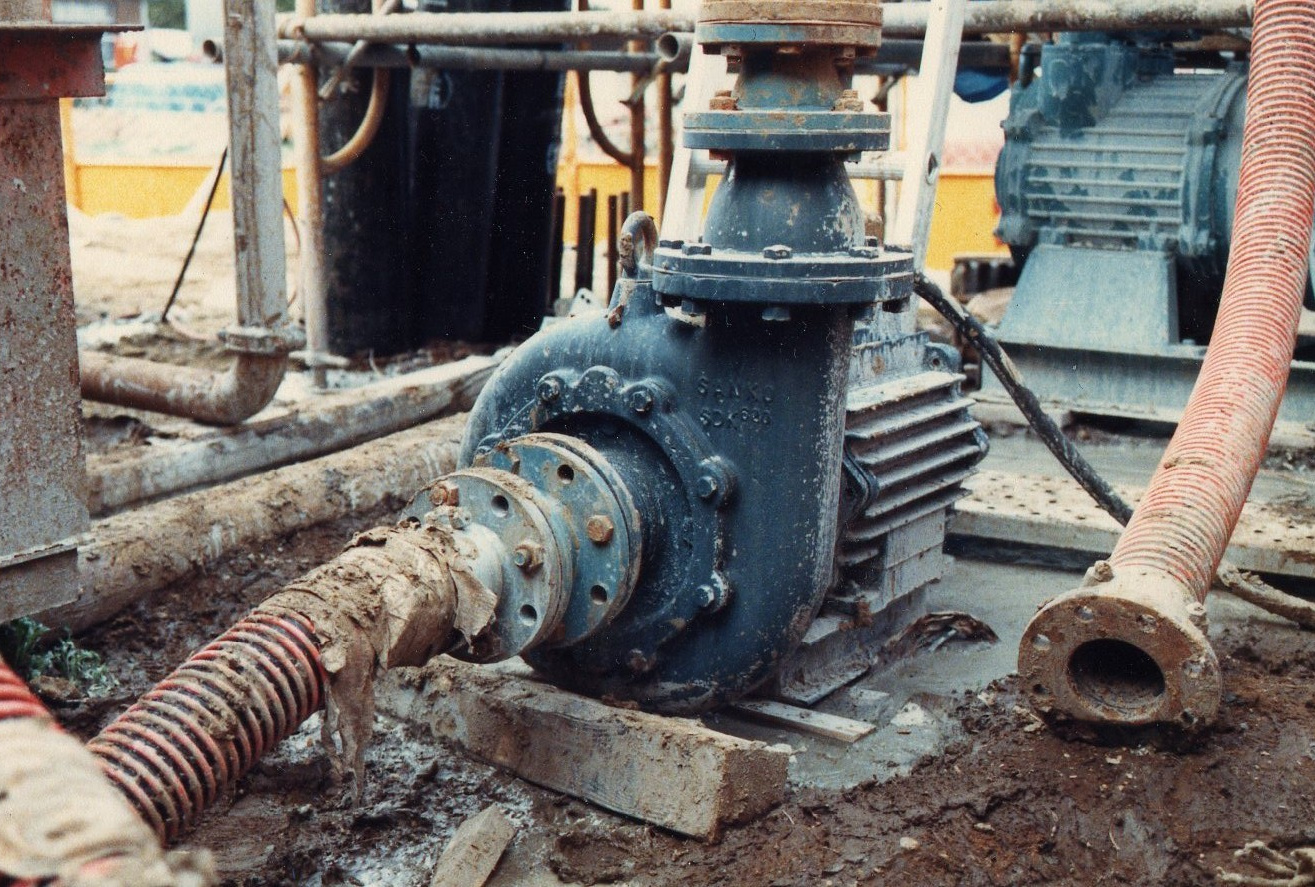

NSK.VA型 横型水中サンドポンプ


①泥水シールド工法用
②スライム、安定液の揚送用
③重土木工事用
④工木基礎工事用




口径 形式 揚程 揚水量 電動機
(m) (㎥/min) (kw)
50 NSK-23 12 0.2 2.2
80 NSK-33 10 0.35 2.2
NSK-35 12 0.4 3.7
NSK-38 15 0.6 5.5
NSK-310 20 0.5 7.5
100 NSK-45 10 0.6 3.7
NSK-48 10 1 5.5
NSK-410 13 1 7.5
NSK-415 16 1 11
NSK-420 20 1 15
NSK-430 25 1 22
150 NSK-615 10 2.5 11
NSK-620 15 2 15
NSK-630 20 2 22
VA-640 25 2.2 33
VA-650 30 2.2 37
200 NSK-830 10 4.5 22
VA-840 15 4.5 30
VA-850 20 4.5 37



高硬度固形物を含む泥水の揚排泥を可能にした最新ポンプ

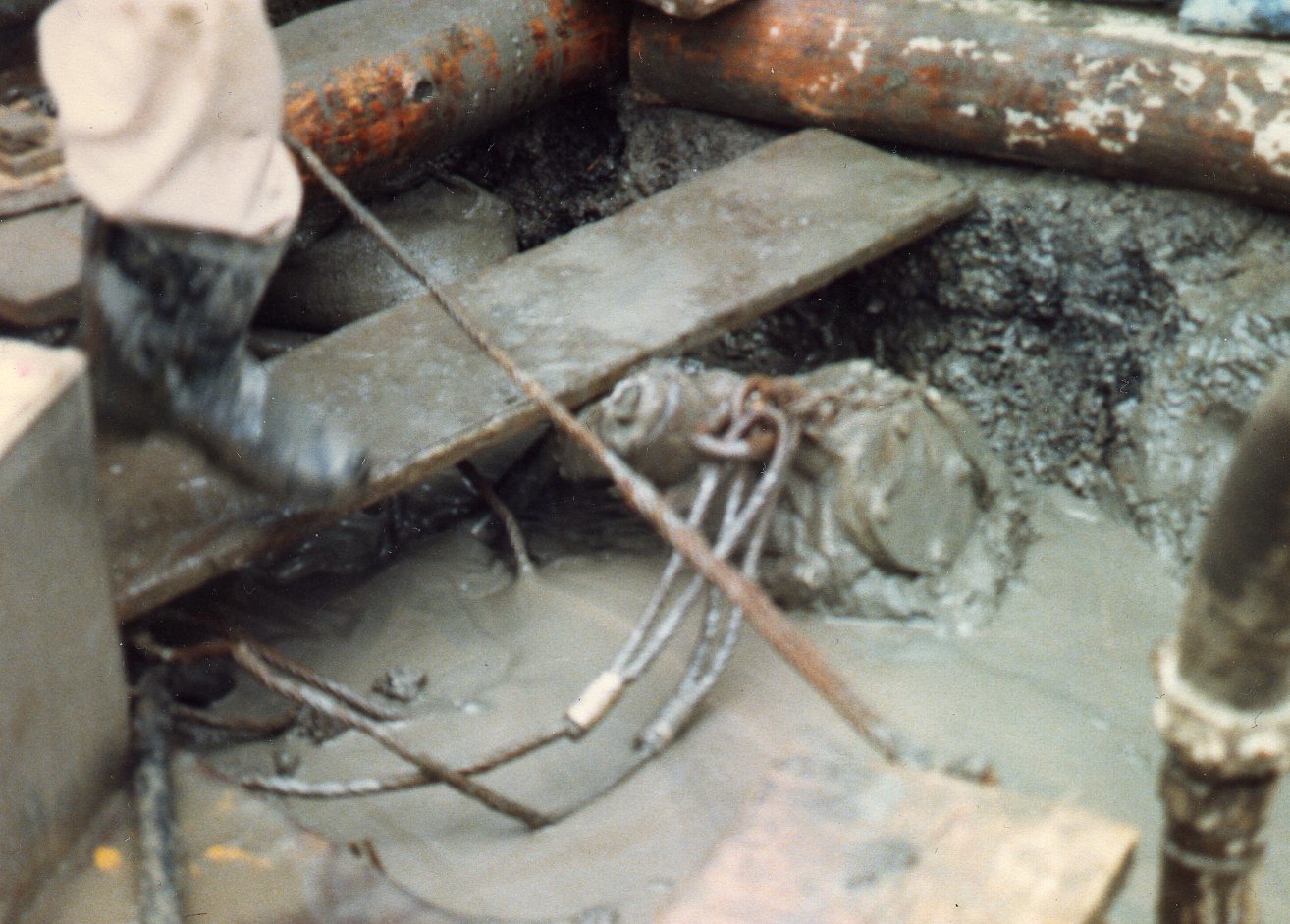

グッピー型 横型水中サンドポンプ


①港湾、河川の工事による土砂ヘドロなどの排水用
②一般土木、建築基礎工事の安定排水用
③泥水シールド工法用



口径 形式 揚程 揚水量 電動機
(m) (㎥/min) (kw)
80 グッピー -35 12 0.4 3.7
グッピー-38 15 0.6 5.5
グッピー-310 18 0.6 7.5
150 グッピー-48 11 1 5.5
グッピー-410 13 1 7.5
グッピー-412 15 1 9


インボリュートインペラの採用により高揚程30~90mを実現

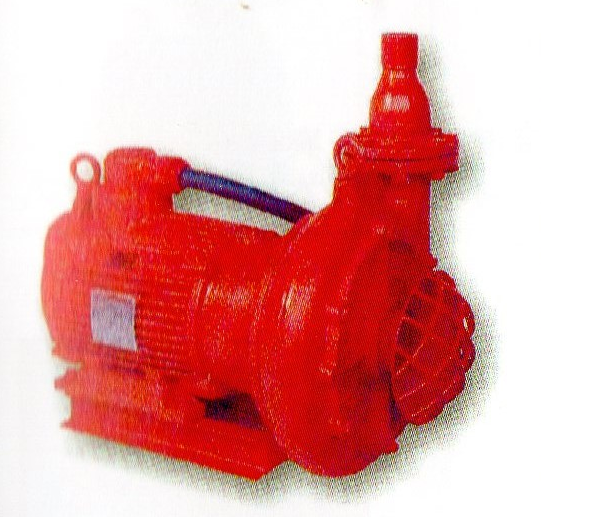

SDK-N.SENK型 高揚程サンドポンプ(水陸共用)4極

①公害防止機器プラント、スラッヂ輸送用
②土木建設工事等の土砂、ヘドロ排泥用
③場所打ち杭(B、H)安定液の送泥




口径 形式 揚程 揚水量 電動機
(m) (㎥/min) (kw)
80 SDK-N315 33 0.6 11
100 SDK-N415 30 0.8 11
SDK-N420 37 1.5 15
SDK-N425 46 1.5 18.5
SDK-N430 55 1.5 22
SENK-460 70 1.0 45
SENK-475 80 1.0 55
SENK-4100 90 1.4 75


耐礫、耐磨耗高濃度泥水、流体サンドポンプ

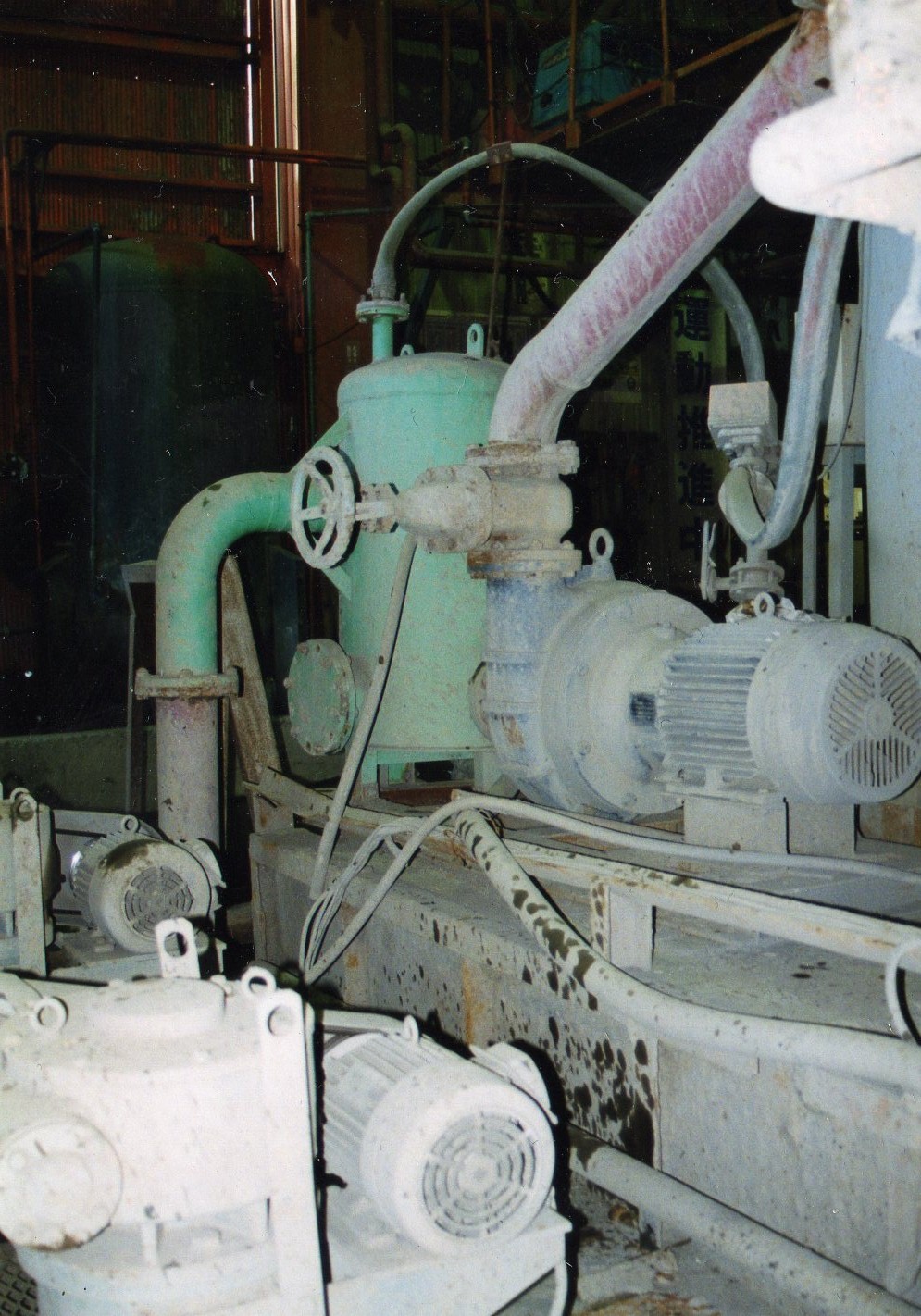

SC、SCN型 ヘビーデューティサンドポンプ(自吸式タンク付)


①産業廃棄物、泥水排出設備用
②セメント、生コンプラント排出用
③スラッジ及びスケールを含む処理液の揚送用
④泥水シールド送泥排水ポンプ



口径 形式 揚程 揚水量 電動機
(m) (㎥/min) (kw)
50 SC -22S 10 0.2 1.5
SC -23S 13 0.2 2.2
SC -28S 23 0.2 5.5
SC -210S 25 0.3 7.5
80 SC -35S 12 0.4 3.7
SC -38S 15 0.5 5.5
SC -310S 20 0.6 7.5
SC -315S 25 0.8 11
100 SC -48S 6.5 1.4 5.5
SC -410S 12 1.4 7.5
SC -415S 14 1.4 11
SC -420S 18 1.4 15
SC -430S 22 1.4 22
SCN-430 22 1.4 22
150 SCN-620S 15 2.2 15
SCN-630S 20 2.2 22
SCN-630 20 2.2 22
SCN-640 25 2.2 30
SCN-650 30 2.2 37
200 SCN-840 15 4.5 30
SCN-850 20 4.5 37
SCN-860 25 4.5 45
SCN-875 25 6 55

最大礫の通過の秘密は独創的なパーツで構成されたデザイン

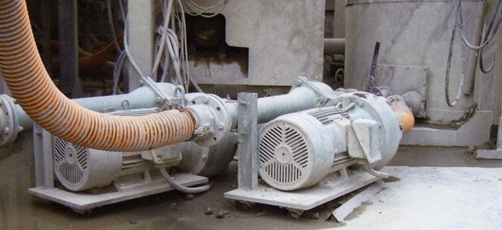

SH型(PAT.P) 中継サンドポンプ


①泥水プラントの中継圧送用
②場所打ち坑、安定液の中継排泥用
③スラッジ及びスケールを含む処理液の揚送用
④泥水シールド工法中継ポンプ




口径 形式 揚程 揚水量 電動機
(m) (㎥/min) (kw)
100 SH- 408 4.5 1.5 5.5
SH- 410 7 1.5 7.5
SH- 415 13.5 1.4 11
SH- 420 18 1.5 15
SH- 430 23 1.5 22
150 SH- 620 9 4 15
SH- 630 13 4 22
200 SH- 840 15 5 30
SH- 850 20 5 37
SH- 860 25 5 45
250 SH-1050 10 8 37
SH-1060 15 8 45
SH-1075 20 8 55

高粘性汚泥も効率よく圧送するポンプ

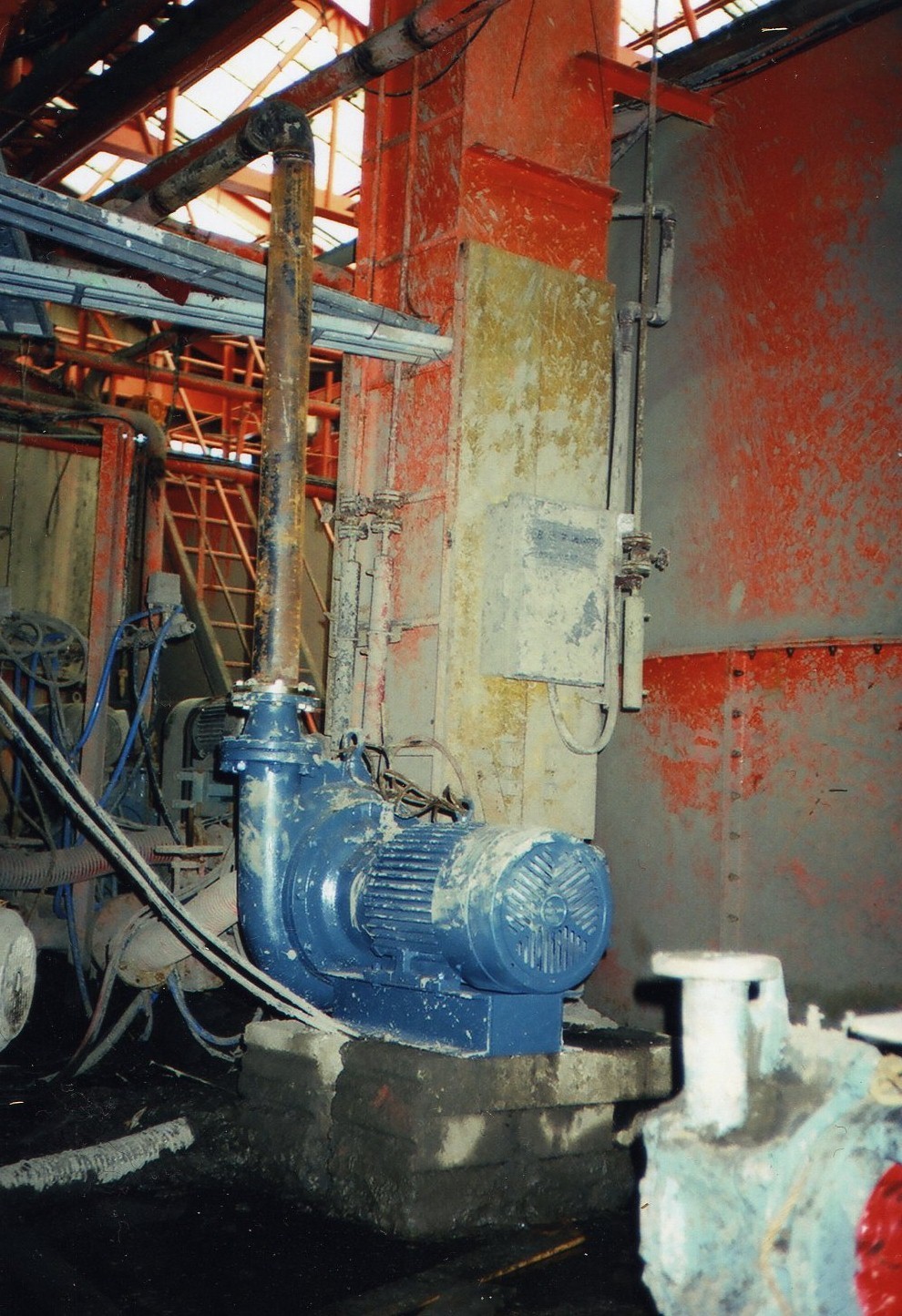

NSH型(PAT.P) 中継サンドポンプ(水陸共用)


①小口径泥水シールド工法中継用
②長距離推進工法先端ポンプ




口径 形式 揚程 揚水量 電動機
(m) (㎥/min) (kw)
50 NSH-212 19 0.3 9
NSH-215 23 0.3 11
80 NSH-312 12 0.8 9
NSH-317 23 0.8 13
NSH-417 18 0.8 13
100 NSH-517 12 1.4 13

揚程30~70Mを実現
SE型 高揚程サンドポンプ


①泥水シールド工法中継ポンプ
②製鉄・精錬所の鋳物砂回収処理
③火力発電所の焼却灰処理




口径 形式 揚程 揚水量 電動機
(m) (㎥/min) (kw)
100 SE-415 25 0.8 11
SE-420 32 1.5 15
SE-430 44 1.5 22
SE-450 60 1 37
150 SE-650 27 4 37
SE-660 34 4 45
SE-675 40 4 55
